池州局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电
池州局部放电检测仪用 途本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。使用条件使用条件：户内海拔高度不超过1000米环境温度：-25℃～＋40℃相对湿度：≤90％（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻小于0.5Ω遵循标准JB/T9641-1999试验变压器GB/1094.5-96电力变压器GB/T311.1-1997高压输变电设备的绝缘与配合GB/T16927.1-1997 高电压试验技术部分 一般试验要求GB/T16927.2-1997 高电压试验技术 第二部分 测量系统GB7328-87 变压器和电抗器的声级测量GB8749-1998 调压器的通用技术要求成套设备组成部份本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。主 要 技 术 参 数一、THW-150/300工频无局放试验变压器额定输入电压380V，额定输入电流394A额定输出电压300kV，额定输出电流0.5A额定容量150kVA二、TH-J2000D 300KV/150KVA 电源控制台控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。三、TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A额定输出电压0～420V额定输出电流357A额定容量150kVA四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF五、GR300-0.5A/5KΩ保护电阻额定电流0.5A，阻值5KΩ六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA

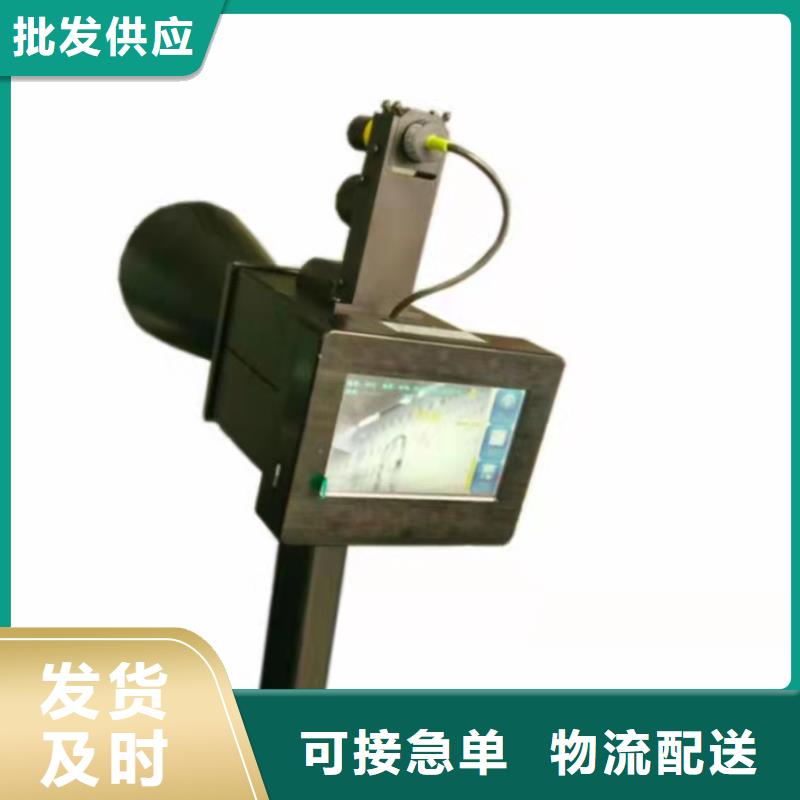

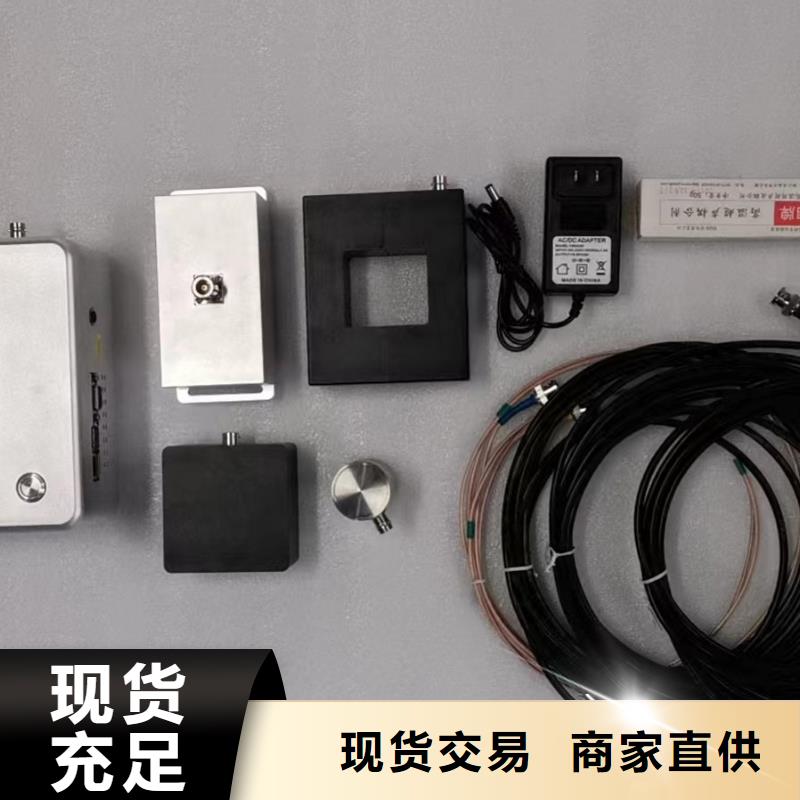

池州局部放电检测仪多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求,外形尺寸可能有变化,表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m,环境空气温度范围为-25─＋45℃。７、产品使用时,其环境空气相对湿度应不大于80％。
池州局部放电检测仪在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所至需幅值）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间；并在这段工作时间内将示波屏的相应显示区加亮，它可以避开固定相位的干扰，这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时，调节放大器细调旋钮使放电量表显示的值与注入电量一致，就可以在加电压试验时直接在表上读出被测放电量，无须进行计算，十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构，仪器操作面分前面板及后背板两部分，各调节元件的位置见图二所示。仪器上、下盖板均可折卸，以便维修。仪器内六块印刷线板QF（前放）、ZF（主放）、FJ1、FJ2（峰检）、WY（电源板）及XS（显示单元）均为插拔式。仪器采用液晶显示器，并从电路设计上挖掘潜力，终使JF－2010多通道成为一种功能多样，使用方便的真正小型化局部放电检测仪。
天正华意电气设备有限公司座落于平度市平安路2号 ，地理位置得天独厚，交通运输j i为方便。主营产品： 池州灭磁过电压测试装置、，并得到用户的一致好评和肯定，在本行业享有一定的盛誉。我公司宗旨：诚信为本，质量可靠，互惠互利，共谋发展！ 天正华意电气设备有限公司向新老朋友和广大客户对本公司的支持表示衷心得感谢，愿我们长期合作，共同发展。
池州局部放电检测仪局部放电的定义及产生原因在电场作用下，绝缘系统中只有部分区域发生放电，但尚未击穿，（即在施加电压的导体之间没有击穿）。这种现象称之为局部放电。局部放电可能发生在导体边上，也可能发生在绝缘体的表面上和内部，发生在表面的称为表面局部放电。发生在内部的称为内部局部放电。而对于被气体包围的导体附近发生的局部放电，称之为电晕。由此 总结一下局部放电的定义，指部分的桥接导体间绝缘的一种电气放电，局部放电产生原因主要有以下几种：1、电场不均匀。2、电介质不均匀。3、制造过程的气泡或杂质。经常发生放电的原因是绝缘体内部或表面存在气泡；其次是有些设备的运行过程中会发生热胀冷缩,不同材料特别是导体与介质的膨胀系数不同，也会逐渐出现裂缝；再有一些是在运行过程中有机高分子的老化，分解出各种挥发物，在高场强的作用下，电荷不断地由导体进入介质中， 在注入点上就会使介质气化。二 、局部放电的模拟电路及放电过程简介介质内部含有气泡，在交流电压下产生的内部放电特性可由图1—1的模拟电路(a b c等值电路)予以表示；其中Cc是模拟介质中产生放电间隙(如气泡)的电容；Cb代表与Cc串联部分介质的合成电容；Ca表示其余部分介质的电容。(a) 实际介质 模拟电路I——介质有缺陷(气泡)的部份(虚线表示)II——介质无缺陷部份图1—1 表示具有内部放电的模拟电路图1—1中以并联有—对火花间隙的电容Cc来模拟产生局部放电的内部气泡。图1—2表示了在交流电压下局部放电的发生过程。
